暖暖视频免费观看最新期,7m福利导福航第一站,国产精品制服中字在线视频

新聞分類

NEWS

聯(lián)系我們

聯(lián) 系人：張經(jīng)理
手     機：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區(qū)北集坡街道辦事處西百子坡村
郵     箱：tsjialutong@126.com

新聞詳細(xì)

您現(xiàn)在的位置：首頁 > 新聞動態(tài) >公司新聞

提升養(yǎng)殖防滲膜延伸率，增強抗裂性能的實用方法

瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/8/9

養(yǎng)殖防滲土工膜的延伸率是衡量其抗變形能力的關(guān)鍵指標(biāo)（即膜材被拉伸至斷裂時的伸長百分比），足夠的延伸率能讓膜材適應(yīng)地基沉降、水溫變化等帶來的拉伸應(yīng)力，減少撕裂風(fēng)險。若延伸率不足（養(yǎng)殖用膜標(biāo)準(zhǔn)≥400%），膜材易脆化開裂。掌握實用方法，可有效提升延伸率，讓膜材更 “耐拉”。
1、選對原料與配方，奠定高延伸率基礎(chǔ)
優(yōu)先用純原料基材，選用純度≥95% 的 HDPE（高密度聚乙烯）原生料，原生料分子鏈完整，延伸性能優(yōu)異（斷裂伸長率可達(dá) 500%-600%）。避免使用再生料占比＞20% 的養(yǎng)殖防滲膜膜材，再生料分子鏈斷裂嚴(yán)重，會使延伸率下降 30%-50%（僅 200%-300%）。鑒別方法：原生料膜材彎折 180° 無白痕，再生料膜材彎折后易出現(xiàn)白色折痕（分子鏈斷裂表現(xiàn)）。
合理添加增韌助劑，優(yōu)質(zhì)養(yǎng)殖防滲膜膜材會添加 5%-8% 的 EVA（乙烯 - 醋酸乙烯共聚物）作為增韌劑，可提升延伸率 15%-20%；同時添加 0.5%-1% 的抗氧劑（如 1010 型），防止原料氧化導(dǎo)致分子鏈脆化。選購時查看檢測報告，確保 “斷裂伸長率” 指標(biāo)≥400%（縱向、橫向均需達(dá)標(biāo)）。
控制養(yǎng)殖防滲膜膜材密度與厚度，養(yǎng)殖用膜推薦密度 0.94-0.96g/cm³（密度過高會降低柔韌性），厚度 1.0-1.5mm 為宜。相同原料下，1.2mm 厚膜材比 0.8mm 厚的延伸率高 10% 左右，且抗穿刺性更優(yōu)，適合地基沉降較大的養(yǎng)殖池。
2、優(yōu)化生產(chǎn)工藝，增強膜材延展性
精準(zhǔn)控制擠出溫度，生產(chǎn)時擠出機各區(qū)溫度需匹配原料特性：喂料段 160-180℃，熔融段 180-200℃，模頭段 190-210℃。溫度過低（＜180℃）會導(dǎo)致原料塑化不完全，分子鏈分布不均，延伸率下降；溫度過高（＞220℃）會使分子鏈斷裂，延伸率降低 20% 以上。
采用雙向拉伸工藝，相比單向拉伸，雙向拉伸工藝可使養(yǎng)殖防滲膜膜材縱向、橫向延伸率更均衡（差異≤10%）。拉伸比控制在 3:3（縱向：橫向），能讓分子鏈沿兩個方向均勻排列，避免單向受力時易斷裂的問題。經(jīng)雙向拉伸的養(yǎng)殖防滲膜膜材，在養(yǎng)殖池邊坡等需多角度受力的區(qū)域更耐用。
冷卻定型階段控溫，養(yǎng)殖防滲膜膜材擠出后，冷卻水溫需逐步降低（從 60℃降至 25℃），避免驟冷導(dǎo)致分子鏈?zhǔn)湛s不均。冷卻輥轉(zhuǎn)速與牽引速度匹配（誤差≤5%），防止膜材在定型時被過度拉伸產(chǎn)生內(nèi)應(yīng)力，影響后期延伸性能。

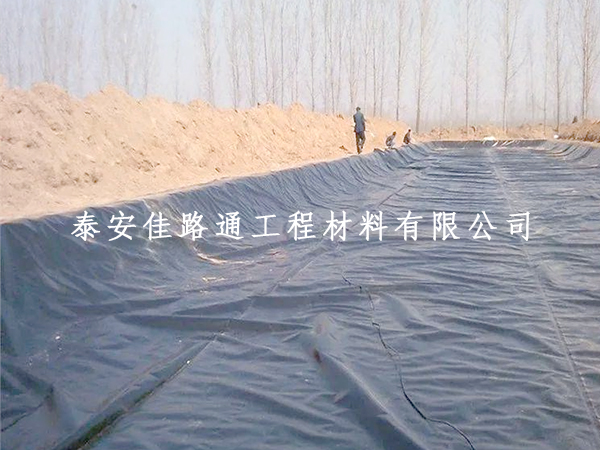

3、規(guī)范施工操作，避免延伸率受損
鋪設(shè)時預(yù)留足夠伸縮量，養(yǎng)殖防滲膜膜材鋪設(shè)需按養(yǎng)殖池長度預(yù)留 2%-3% 的伸縮量（如 50 米長池底預(yù)留 1-1.5 米），避免因緊繃導(dǎo)致延伸空間不足。邊坡鋪設(shè)時，養(yǎng)殖防滲膜膜材應(yīng)自然垂落貼合坡面，禁止強行拉扯（過度拉伸會使實際延伸率下降至標(biāo)準(zhǔn)值的 60%）。
焊接參數(shù)適配延伸需求，焊接溫度過高（＞350℃）會使膜材邊緣碳化，焊接區(qū)延伸率降低 50%，需按養(yǎng)殖防滲膜厚調(diào)整溫度（1.0mm 膜材用 300-320℃）；焊接壓力控制在 0.3-0.5MPa，壓力過大會擠壓熔漿，導(dǎo)致焊縫處膜材變薄，延伸性能下降。
避免機械損傷破壞分子鏈，鋪設(shè)時禁止拖拽膜材（與地面摩擦?xí)斐杀砻娣肿渔湐嗔眩�，�?4 人協(xié)同抬放（每 10 米設(shè) 1 個支點）。施工工具（如鐵鍬、焊槍）避免直接接觸養(yǎng)殖防滲膜膜面，防止劃傷形成應(yīng)力集中點（劃傷處延伸率僅為完好區(qū)域的 30%）。
4、控制使用環(huán)境，延緩延伸率衰減
減少化學(xué)藥劑腐蝕，養(yǎng)殖中潑灑生石灰、消毒劑時，濃度需嚴(yán)格控制：生石灰≤20mg/L，漂白粉≤10mg/L。高濃度化學(xué)物質(zhì)會破壞膜材分子鏈，使延伸率每年下降 8%-10%。建議采用生物制劑替代部分化學(xué)藥劑（如 EM 菌改底），減少對養(yǎng)殖防滲膜膜材的侵蝕。
做好紫外線防護，膜材暴露區(qū)域（如池邊錨固帶）需覆蓋 20cm 厚素土或遮陽網(wǎng)（遮光率≥70%），紫外線每年會使未防護的膜材延伸率下降 15%。夏季高溫時，可向池內(nèi)加注新水至**高水位，減少膜材受陽光直射的面積。
避免低溫脆化影響，北方地區(qū)冬季需保持池水深≥1 米（冰層下水溫≥4℃），低溫（＜0℃）會使養(yǎng)殖防滲膜膜材玻璃化轉(zhuǎn)變溫度升高，延伸率暫時下降 30%，此時禁止在養(yǎng)殖防滲膜膜材上方碾壓或施工，防止脆斷。
5、針對性強化技巧，適配養(yǎng)殖場景需求
邊坡區(qū)域選用高延伸率養(yǎng)殖防滲膜膜材，邊坡因沉降易產(chǎn)生橫向拉伸，建議單獨選用斷裂伸長率≥500% 的膜材，并用 “之字形” 鋪設(shè)增加緩沖，比直線鋪設(shè)的抗拉伸能力提升 40%。
接縫處做補強處理，在焊縫兩側(cè) 5cm 處，額外焊接寬 10cm 的補強膜（與原膜材同材質(zhì)），補強養(yǎng)殖防滲膜延伸率需≥原膜材的 90%，可增強接縫處的整體延伸性能，避免受力時從焊縫開裂。
定期**保持膜材張力穩(wěn)定，養(yǎng)殖過程中，水位波動控制在 ±30cm / 天以內(nèi)，頻繁大幅降水位會使膜材因負(fù)壓被拉扯，長期會導(dǎo)致延伸率**衰減（1 年內(nèi)下降 20%）。
6、檢測與維護，及時掌握延伸率狀態(tài)
日常簡易檢測，每月隨機選取膜材樣品（10cm×10cm），用手緩慢拉伸至原長度的 1.5 倍，松手后能回彈且無裂紋，說明延伸率良好；若拉伸時發(fā)白、回彈慢，需進一步檢測。
年度專業(yè)檢測，委托第三方檢測機構(gòu)，測試膜材 “斷裂伸長率”，若縱向＜350% 或橫向＜300%，需對對應(yīng)區(qū)域進行補強（如鋪設(shè)新膜覆蓋）。重點檢測養(yǎng)殖池角落、邊坡底部等易受力區(qū)域。
破損修復(fù)用高延伸補丁，修復(fù)破損時，補丁養(yǎng)殖防滲膜材的延伸率需≥原膜材的 80%，采用擠壓焊接（焊縫寬≥5cm），比熱熔焊接的接縫延伸性能更優(yōu)，可承受更大拉伸變形。
提升養(yǎng)殖防滲土工膜的延伸率，核心是 “選對材料 + 規(guī)范施工 + 科學(xué)維護”。高延伸率的膜材能適應(yīng)養(yǎng)殖池的各種變形，大幅降低開裂風(fēng)險。若養(yǎng)殖池出現(xiàn)膜材拉伸斷裂情況，需優(yōu)先檢查延伸率是否達(dá)標(biāo)，再針對性優(yōu)化鋪設(shè)和使用方式。關(guān)于不同養(yǎng)殖模式（如高位池、土池）的延伸率適配技巧，歡迎在評論區(qū)留言交流！

上一篇:固廢填埋場鋪設(shè)防滲土工膜前對施工場地的關(guān)鍵要求

相關(guān)標(biāo)簽：

相關(guān)信息：

相關(guān)產(chǎn)品：

: 蓄排水板

: 土工膜發(fā)貨

: 沼液池土工膜

: 粉煤場項目防滲土工膜

: 土工膜鋪設(shè)施工

囯精品人妻无码一区二区三区99-人善交WWWXX-放荡女邻居11p-仙踪林视频入口欢迎您-熟女人妻一区二区三区免费看-8天堂资源在线-日韩精品人妻AV一区二区三区-国产人A片777777久久

新聞分類

提升養(yǎng)殖防滲膜延伸率，增強抗裂性能的實用方法

提升養(yǎng)殖防滲膜延伸率，增強抗裂性能的實用方法
