養(yǎng)殖防滲膜焊接秘籍：打造滴水不漏的養(yǎng)殖防線
瀏覽次數(shù)：次信息來(lái)源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2025/10/20

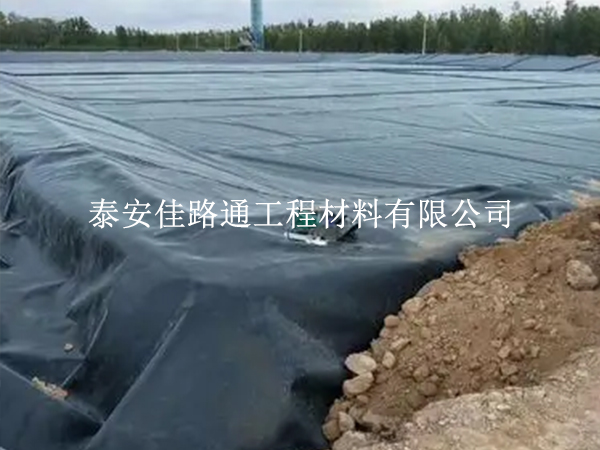

焊接前的關(guān)鍵準(zhǔn)備在進(jìn)行養(yǎng)殖防滲膜焊接之前，一系列的準(zhǔn)備工作至關(guān)重要，這些步驟直接關(guān)系到焊接質(zhì)量與工程的防滲效果。防滲膜質(zhì)量檢查：對(duì)采購(gòu)的防滲膜進(jìn)行細(xì)致的質(zhì)量檢查，查看是否有破損、孔洞、裂紋等缺陷。使用專(zhuān)業(yè)的測(cè)厚儀測(cè)量膜的厚度，確保其符合設(shè)計(jì)要求，一般養(yǎng)殖防滲膜厚度多在 0.5 - 2.0mm 之間 。同時(shí)，檢查膜的外觀是否平整，有無(wú)明顯的雜質(zhì)、氣泡等，保證材料本身質(zhì)量過(guò)關(guān)。焊接機(jī)調(diào)試：焊接機(jī)是焊接工作的核心設(shè)備，調(diào)試至關(guān)重要。接通電源預(yù)熱焊接機(jī)，讓其達(dá)到穩(wěn)定的工作溫度。不同的防滲膜材質(zhì)和厚度對(duì)應(yīng)不同的焊接溫度、速度和壓力參數(shù)，需根據(jù)實(shí)際情況調(diào)整。比如，常見(jiàn)的 HDPE 防滲膜，焊接溫度一般在 250 - 350℃，焊接速度控制在 0.2 - 0.3 米 / 分鐘。調(diào)試完成后，先在小塊防滲膜試樣上進(jìn)行焊接測(cè)試，觀察焊縫的成型、牢固程度，進(jìn)一步微調(diào)參數(shù)，直到獲得滿意的焊接效果。試樣測(cè)試：在正式焊接前，進(jìn)行試樣測(cè)試是必不可少的環(huán)節(jié)。裁剪兩塊尺寸合適的防滲膜，按照實(shí)際施工的搭接寬度和焊接工藝進(jìn)行焊接，制成試樣。對(duì)試樣進(jìn)行剝離試驗(yàn)和剪切試驗(yàn)，剝離試驗(yàn)主要檢測(cè)焊縫的剝離強(qiáng)度，要求焊縫在受到一定拉力時(shí)不輕易分離；剪切試驗(yàn)則檢驗(yàn)焊縫抵抗剪切力的能力。只有試樣測(cè)試結(jié)果滿足相關(guān)標(biāo)準(zhǔn)和工程要求，才能進(jìn)行大規(guī)模的正式焊接。施工環(huán)境選擇：選擇適宜的施工天氣，應(yīng)避免在雨天、大風(fēng)天或濕度較大的環(huán)境下焊接。雨水會(huì)使防滲膜表面潮濕，影響焊接的牢固性；大風(fēng)可能導(dǎo)致膜面晃動(dòng)，難以保證焊接的穩(wěn)定性和均勻性；高濕度環(huán)境可能在焊接過(guò)程中產(chǎn)生水汽，形成氣孔等缺陷。理想的施工溫度一般在 5 - 40℃，風(fēng)力小于四級(jí)，保證焊接工作在良好的環(huán)境下進(jìn)行。人員培訓(xùn)：操作人員的技能水平直接影響焊接質(zhì)量，必須對(duì)其進(jìn)行專(zhuān)業(yè)培訓(xùn)。培訓(xùn)內(nèi)容包括焊接機(jī)的操作方法、不同參數(shù)的設(shè)置、焊接工藝的流程、質(zhì)量檢測(cè)標(biāo)準(zhǔn)以及**注意事項(xiàng)等。確保操作人員熟悉設(shè)備性能，掌握焊接技巧，能在實(shí)際操作中及時(shí)發(fā)現(xiàn)并解決問(wèn)題，**焊接工作的質(zhì)量和效率。焊接操作核心要點(diǎn)表面清潔與對(duì)接：在焊接前，使用干凈的抹布、酒精或?qū)Ｓ们鍧崉�，徹底清除防滲膜表面的油脂、濕氣、灰塵、雜物等，這些雜質(zhì)會(huì)阻礙焊接，降低焊縫的牢固性。將兩塊需焊接的防滲膜邊緣對(duì)齊，保證搭接寬度符合要求，一般為 10 - 15cm ，避免出現(xiàn)錯(cuò)位、褶皺，可使用夾具或膠帶臨時(shí)固定，為后續(xù)焊接提供良好條件。焊接參數(shù)控制：焊接過(guò)程中，精準(zhǔn)控制焊接機(jī)的溫度、速度和壓力至關(guān)重要。溫度是使防滲膜材料熔融的關(guān)鍵，溫度過(guò)低，膜材無(wú)法充分熔融，焊縫強(qiáng)度不足；溫度過(guò)高，膜材會(huì)被燒焦、碳化，同樣影響焊接質(zhì)量。焊接速度要與溫度相匹配，速度過(guò)快，焊縫加熱不充分；速度過(guò)慢，膜材易過(guò)熱變形。壓力則確保熔融的膜材緊密結(jié)合，壓力過(guò)小，焊縫不密實(shí)，存在滲漏隱患；壓力過(guò)大，可能導(dǎo)致膜材變薄甚至破損。在焊接過(guò)程中，需時(shí)刻關(guān)注焊接機(jī)的運(yùn)行狀態(tài)，根據(jù)實(shí)際情況微調(diào)參數(shù)。焊接后冷卻處理：焊接完成后，焊縫需要一定時(shí)間自然冷卻。在冷卻過(guò)程中，焊縫處的膜材逐漸固化，形成穩(wěn)定的連接結(jié)構(gòu)。切勿在焊縫未冷卻時(shí)施加外力，如拉扯、折疊等，否則可能導(dǎo)致焊縫開(kāi)裂、脫焊，影響防滲效果。一般冷卻時(shí)間根據(jù)環(huán)境溫度、膜材厚度等因素而定，大約在幾分鐘到十幾分鐘不等 。焊接質(zhì)量檢測(cè)妙招目視檢查：完成焊接后，先進(jìn)行目視檢查。觀察焊縫外觀是否平整光滑，有無(wú)明顯的凹凸不平、氣泡、孔洞、裂紋、虛焊、脫焊等缺陷。焊縫寬度應(yīng)均勻一致，符合設(shè)計(jì)要求，一般雙焊縫寬度在 10 - 15mm ，單焊縫寬度在 6 - 8mm 。若發(fā)現(xiàn)焊縫有明顯的不連續(xù)或外觀缺陷，需及時(shí)返工處理。氣壓測(cè)試：對(duì)于雙焊縫的防滲膜，可采用氣壓測(cè)試法檢測(cè)焊縫的密封性。使用專(zhuān)用的氣壓檢測(cè)設(shè)備，將焊縫兩端密封，通過(guò)氣泵向焊縫空腔內(nèi)充氣，達(dá)到規(guī)定的氣壓值，一般為 0.2 - 0.3MPa 。保持壓力 3 - 5 分鐘，觀察氣壓表讀數(shù)，若氣壓無(wú)明顯下降，說(shuō)明焊縫密封性良好；若氣壓下降過(guò)快，則表明焊縫存在漏點(diǎn)，需要找出漏點(diǎn)進(jìn)行補(bǔ)焊，補(bǔ)焊后再次進(jìn)**壓測(cè)試，直至合格。真空測(cè)試：真空測(cè)試主要用于檢測(cè)單焊縫或難以進(jìn)**壓測(cè)試的部位。用真空罩覆蓋在焊縫上，通過(guò)真空泵抽氣，使真空罩內(nèi)形成一定的負(fù)壓，一般為 - 0.05 - - 0.08MPa 。若焊縫無(wú)滲漏，真空罩內(nèi)將保持穩(wěn)定的負(fù)壓狀態(tài)；若有氣泡冒出，則說(shuō)明焊縫有漏洞，需對(duì)漏點(diǎn)進(jìn)行標(biāo)記，然后進(jìn)行修補(bǔ)，修補(bǔ)后重新測(cè)試。剝離試驗(yàn)：隨機(jī)抽取一定數(shù)量的焊接試樣，進(jìn)行剝離試驗(yàn)。使用拉力試驗(yàn)機(jī)，以一定的速度（如 50 - 100mm/min ）對(duì)焊縫進(jìn)行垂直方向的剝離，記錄剝離過(guò)程中的**大拉力。當(dāng)焊縫的剝離強(qiáng)度達(dá)到或超過(guò)防滲膜母材強(qiáng)度的 80% 時(shí)，可認(rèn)為焊縫質(zhì)量合格；若剝離強(qiáng)度過(guò)低，說(shuō)明焊縫結(jié)合不牢固，需要分析原因并改進(jìn)焊接工藝。電火花測(cè)試：利用電火花檢測(cè)儀檢測(cè)焊縫，尤其適用于檢測(cè)擠壓焊接的單焊縫。在焊接時(shí)，將一根細(xì)銅絲埋入焊縫中，檢測(cè)時(shí)，將檢測(cè)儀的探頭沿著焊縫移動(dòng)，當(dāng)焊縫存在缺陷、孔隙或與地面連通時(shí)，檢測(cè)儀會(huì)產(chǎn)生明亮的電火花。若檢測(cè)過(guò)程中無(wú)電火花出現(xiàn)，則證明焊縫合格；若出現(xiàn)電火花，需對(duì)缺陷部位進(jìn)行修復(fù)，修復(fù)后再次檢測(cè) 。常見(jiàn)問(wèn)題與解決之道溫度變化影響及應(yīng)對(duì)：溫度對(duì)養(yǎng)殖防滲膜的焊接和使用影響顯著。在高溫環(huán)境下，防滲膜變軟，焊接時(shí)易出現(xiàn)變形、起皺等問(wèn)題，焊縫強(qiáng)度也會(huì)降低；低溫時(shí)，膜材變脆，焊接難度增大，焊縫易開(kāi)裂。針對(duì)高溫情況，可選擇在早晚時(shí)段施工，避免中午高溫；若無(wú)法避開(kāi)高溫，可采用噴水降溫等方式，降低膜面溫度。對(duì)于低溫環(huán)境，焊接前對(duì)膜材進(jìn)行預(yù)熱，**焊接溫度，增加焊接壓力，同時(shí)做好焊接后的保溫措施，讓焊縫緩慢冷卻 。另外，考慮到防滲膜熱脹冷縮的特性，在鋪設(shè)時(shí)預(yù)留一定的伸縮余量，一般每 10 米預(yù)留 10 - 20cm 的伸縮量，防止因溫度變化導(dǎo)致膜體被拉裂。膜破損修復(fù)技巧：在養(yǎng)殖防滲膜的施工和使用過(guò)程中，難免會(huì)出現(xiàn)破損情況。一旦發(fā)現(xiàn)破損，應(yīng)立即進(jìn)行修復(fù)。對(duì)于較小的破損，如針孔、小裂縫等，可使用與防滲膜材質(zhì)相同的小塊膜材，采用熱風(fēng)焊槍進(jìn)行焊接修補(bǔ)。將焊槍溫度調(diào)至合適范圍，一般比正常焊接溫度略高 10 - 20℃，先對(duì)破損處和修補(bǔ)片進(jìn)行預(yù)熱，然后將修補(bǔ)片覆蓋在破損處，均勻加熱，使兩者充分熔融結(jié)合，**后用壓輥壓實(shí)。對(duì)于較大的破損，可先裁剪一塊尺寸合適的防滲膜作為補(bǔ)丁，補(bǔ)丁尺寸應(yīng)比破損處周邊大 10 - 15cm ，采用焊接機(jī)進(jìn)行焊接修復(fù)。焊接時(shí)，按照正常的焊接工藝參數(shù)進(jìn)行操作，確保焊縫的密封性和強(qiáng)度。修復(fù)完成后，對(duì)修復(fù)部位進(jìn)行質(zhì)量檢測(cè)，采用上述的氣壓測(cè)試、真空測(cè)試等方法，確認(rèn)修復(fù)合格 。
