蓄水池防滲膜“厚薄不一”？根源在這里
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2025/12/18

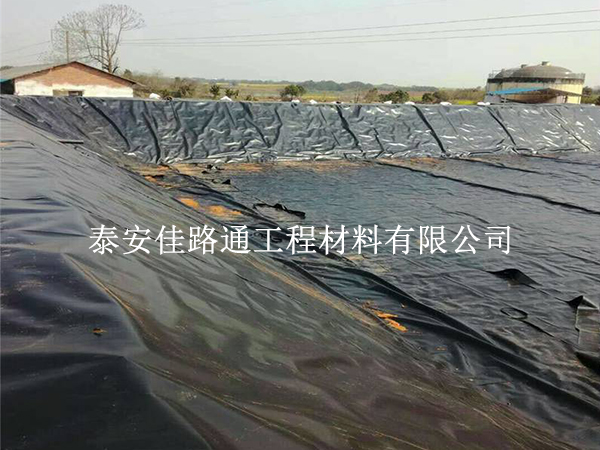

蓄水池防滲膜的厚度均勻性，是保障其抗壓力、抗穿刺及防滲性能的核心。若鋪設(shè)后膜材厚度出現(xiàn)明顯波動(dòng)，薄弱區(qū)域易先破損滲漏，直接縮短蓄水池使用壽命。這種“厚薄不一”的問題，并非單一環(huán)節(jié)導(dǎo)致，而是貫穿膜材生產(chǎn)、運(yùn)輸存儲(chǔ)至現(xiàn)場施工的全流程隱患疊加。以下是造成蓄水池防滲膜鋪設(shè)厚度不均的主要原因。一、生產(chǎn)環(huán)節(jié)：源頭把控失準(zhǔn)留隱患膜材自身的厚度偏差，是鋪設(shè)后厚度不均的根本原因，生產(chǎn)過程中原料供給、設(shè)備運(yùn)行的細(xì)微問題，都會(huì)直接體現(xiàn)在成品上。1. 原料熔融與供給不穩(wěn)定生產(chǎn)時(shí)高密度聚乙烯等原料的熔融溫度控制不當(dāng)，局部過熱或未充分熔融，會(huì)導(dǎo)致熔體粘度不均，擠壓成型時(shí)膜材厚度自然出現(xiàn)波動(dòng)。原料供給系統(tǒng)若存在卡料、送料速度忽快忽慢的問題，進(jìn)入成型設(shè)備的原料量不穩(wěn)定，膜材因填充量差異會(huì)出現(xiàn)“時(shí)厚時(shí)薄”的情況。部分小廠摻混不同密度的回收料，原料成分復(fù)雜更易引發(fā)熔融不均，加劇厚度偏差。2. 成型設(shè)備調(diào)試與運(yùn)行偏差壓延機(jī)是決定膜材厚度的核心設(shè)備，若輥筒間隙調(diào)整不精準(zhǔn)，或輥筒兩端壓力不一致，會(huì)導(dǎo)致膜材邊緣與中間厚度出現(xiàn)明顯差異。輥筒表面磨損不均、存在凹陷或附著物，會(huì)在膜材表面形成周期性的厚度薄弱點(diǎn)。此外，生產(chǎn)線速度與壓延速度不匹配，速度突變時(shí)膜材易被過度拉伸或擠壓，造成局部厚度變薄。3. 成品檢測與篩選缺位正規(guī)廠家會(huì)對(duì)成品進(jìn)行連續(xù)厚度檢測，而部分劣質(zhì)膜材生產(chǎn)時(shí)省略這一步，或僅抽樣檢測，無法覆蓋所有成品。當(dāng)生產(chǎn)過程中出現(xiàn)厚度超標(biāo)的半成品時(shí)，未及時(shí)停機(jī)調(diào)整，直接流入市場，導(dǎo)致施工前就已存在厚度隱患。二、運(yùn)輸存儲(chǔ)：不當(dāng)操作引發(fā)二次損傷膜材從生產(chǎn)廠到蓄水池施工現(xiàn)場的流轉(zhuǎn)過程中，若防護(hù)不當(dāng)，會(huì)導(dǎo)致局部擠壓、拉伸，破壞原有厚度均勻性。1. 運(yùn)輸過程擠壓與摩擦運(yùn)輸時(shí)膜材卷堆放過高，下層膜材受重壓易出現(xiàn)局部壓實(shí)變�。还潭ú焕喂虝r(shí)，膜材卷在運(yùn)輸顛簸中相互碰撞、摩擦，邊緣或表層易被擠壓變形，出現(xiàn)厚度減薄。若運(yùn)輸車輛車廂內(nèi)有尖銳凸起，會(huì)刺穿膜材或造成局部凹陷，形成厚度缺陷。2. 現(xiàn)場存儲(chǔ)不規(guī)范施工現(xiàn)場膜材未按要求存放在平整干燥的場地，直接接觸碎石、雜草等雜物，局部易被擠壓磨損；露天堆放未用防水保溫布覆蓋，陽光暴曬會(huì)使膜材局部軟化，受力后易變形變薄。部分施工隊(duì)隨意拖拽膜材卷，導(dǎo)致膜材拉伸變形，薄弱區(qū)域厚度進(jìn)一步減小。三、施工環(huán)節(jié)：操作失范放大厚度問題施工中的不規(guī)范操作，不僅會(huì)暴露膜材本身的厚度缺陷，還可能人為造成新的厚度不均，是影響**終鋪設(shè)效果的關(guān)鍵。1. 基面處理不到位蓄水池基底若存在凸起的石塊、樹根或未夯實(shí)的凹陷，鋪設(shè)膜材時(shí)，凸起部位會(huì)擠壓膜材使其局部變薄，凹陷部位則因膜材松弛堆疊，看似厚度增加實(shí)則受力不均，長期運(yùn)行后易破損。基底平整度差會(huì)導(dǎo)致膜材鋪設(shè)時(shí)拉力不均，拉伸過度的區(qū)域厚度會(huì)明顯小于原厚度，形成“局部超薄”問題。2. 鋪設(shè)與焊接操作失范鋪設(shè)時(shí)過度拉伸膜材以貼合基面，會(huì)使膜材整體變薄，尤其在邊坡、轉(zhuǎn)角等部位，為貼合地形易強(qiáng)行拉扯，導(dǎo)致局部厚度大幅下降。焊接時(shí)若壓輪壓力調(diào)節(jié)不當(dāng)，壓力過大易將膜材焊縫周邊擠壓變薄，形成強(qiáng)度薄弱區(qū)；焊接速度與加熱溫度不匹配，也可能導(dǎo)致膜材局部熔融過度而厚度減薄。3. 施工機(jī)械碾壓損傷蓄水池施工中的大型工程機(jī)械，若不慎碾壓到已鋪設(shè)的膜材，會(huì)造成局部擠壓變形，嚴(yán)重時(shí)直接破損；施工人員隨意在膜材上堆放工具、材料，長期重壓會(huì)使膜材局部厚度永久性變薄，失去原有防滲性能。四、材料特性：環(huán)境影響加劇厚度波動(dòng)防滲膜自身的物理特性，在復(fù)雜施工環(huán)境下會(huì)發(fā)生變化，間接導(dǎo)致厚度均勻性下降。1. 溫度變化引發(fā)熱脹冷縮高溫環(huán)境下，防滲膜會(huì)輕微膨脹，局部可能因受熱不均出現(xiàn)厚度微小波動(dòng)；低溫環(huán)境下膜材變脆，若此時(shí)受到外力作用，易出現(xiàn)局部開裂或變薄，尤其在晝夜溫差大的區(qū)域施工，這種溫度影響更為明顯。2. 長期受力導(dǎo)致蠕變變薄蓄水池蓄水后，水體壓力及基底沉降會(huì)使防滲膜長期處于受力狀態(tài)，部分區(qū)域因應(yīng)力集中發(fā)生蠕變，表現(xiàn)為厚度逐漸變薄，這種變化初期不易察覺，卻會(huì)持續(xù)削弱防滲性能。結(jié)語：全流程管控，杜絕厚度不均隱患蓄水池防滲膜鋪設(shè)厚度不均，是生產(chǎn)、運(yùn)輸、施工及環(huán)境影響等多環(huán)節(jié)問題的集中體現(xiàn)。要避免這一問題，需從源頭選擇正規(guī)廠家的合格產(chǎn)品，規(guī)范運(yùn)輸存儲(chǔ)流程，嚴(yán)控施工中的基底處理、鋪設(shè)焊接等關(guān)鍵工序。只有全流程把控每個(gè)細(xì)節(jié)，才能確保防滲膜厚度均勻，充分發(fā)揮其防滲屏障作用，保障蓄水池長期穩(wěn)定運(yùn)行。
