油罐區(qū)鋪設(shè)防滲土工膜該如何進(jìn)行？
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2023/4/22

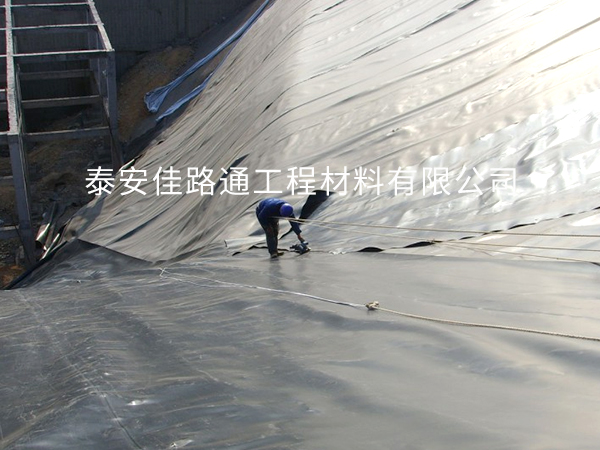

防滲土工膜是如今土工材料市場廣受歡迎認(rèn)可的產(chǎn)品材料，是我們泰安佳路通多年來進(jìn)行研究生產(chǎn)的重點產(chǎn)品材料，油罐區(qū)需要做好防滲處理工程，因此，油罐區(qū)鋪設(shè)防滲土工膜至關(guān)重要，以下是油罐區(qū)鋪設(shè)防滲土工膜知識。 1、油罐基礎(chǔ)防滲膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時，應(yīng)盡量拉緊，鋪平。 2、油罐基礎(chǔ)防滲膜為柔性材料,可根據(jù)罐體環(huán)梁和罐區(qū)的任何結(jié)構(gòu),做任何造型.所有拐角、直角部分,均應(yīng)做成圓角或倒角,避免回填沙時損壞油罐基礎(chǔ)防滲膜。 3、鋪設(shè)油罐基礎(chǔ)防滲膜是整個防滲系統(tǒng)中較為關(guān)鍵的工序。在鋪膜前對HDPE防滲膜外觀質(zhì)量進(jìn)行開包檢查，記錄并修補已發(fā)現(xiàn)的機械損傷和生產(chǎn)創(chuàng)傷、孔洞、折損等缺陷。 4、油罐基礎(chǔ)防滲膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動工具等，凡能對HDPE防滲膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。 5、油罐基礎(chǔ)防滲膜裁切之前，經(jīng)丈量其相關(guān)尺寸，然后按實際裁切，在膜鋪設(shè)中膜與膜之間接縫的搭接寬度不小100mm，使接縫排列方向平行于大坡腳線，即沿坡度方向排列。 6、鋪設(shè)基礎(chǔ)油罐防滲膜時應(yīng)力求焊縫少，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時也容易保證質(zhì)量。通常在拐角及畸形地段，應(yīng)是接縫長度盡量減短。除特殊要求外，在坡度大于1:6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。 防滲土工膜產(chǎn)品如何進(jìn)行焊接？ 1、防滲土工膜焊縫應(yīng)整齊美觀，不得滑動焊接或跳開。 2、焊機的焊接程序分為：調(diào)壓，設(shè)定溫度，設(shè)定速度，焊縫搭接檢查，薄膜裝載機和起動電機。 3、接頭處不得有油污，灰塵或污垢。 防滲土工膜搭接面不應(yīng)有沉淀物，冷凝物，水分或其他雜物。在焊接前必須清潔雜物。 4、當(dāng)防滲土工膜的長度不夠時，需要長方向縫合。首先焊接橫焊縫，然后焊接縱焊縫。橫焊縫應(yīng)為T形，距離大于50cm，不得交叉。 5、在每天焊接開始時，通常需要在現(xiàn)場測試和焊接樣品，搭接寬度不小于10cm，并在現(xiàn)場進(jìn)行剝離和剪切試驗。樣品合格后，此時調(diào)整的速度，壓力和溫度可用于正常焊接。熱切爾焊機在焊接過程中，需要隨時注意焊機的運行情況，根據(jù)現(xiàn)場的實際情況對速度和溫度進(jìn)行微調(diào)。 6、防滲土工膜焊接需要使用專業(yè)的焊接機，采用雙軌熱熔焊接。焊接機不能焊接零件，應(yīng)采用擠壓熱熔焊接機，用同等質(zhì)量的焊條原料，形成單一的焊縫堆焊。 7、焊接時不允許將薄膜壓出死折。鋪設(shè)HDPE防滲薄膜時，應(yīng)根據(jù)局部溫度變化范圍和HDPE防滲薄膜的性能要求預(yù)留溫度變化引起的拉伸變形量。 8、無論在焊接過程中使用本地電源或發(fā)電機供應(yīng)防滲土工膜，電壓必須穩(wěn)定，必要時必須使用穩(wěn)壓器。 9、當(dāng)溫度低于5℃時，不應(yīng)按規(guī)范要求施工，必須施工，焊接機預(yù)熱前進(jìn)行焊接處理。 10、在雨天或接頭處有水分，露水或重沙的情況下，防滲土工膜不得進(jìn)行焊接。 以上知識就是關(guān)于油罐區(qū)鋪設(shè)防滲土工膜的那些知識，是保障工程質(zhì)量的關(guān)鍵，我們公司會持續(xù)提升生產(chǎn)技術(shù)，為更多需要的客戶提供滿意的防滲土工膜產(chǎn)品。
